產品簡介：

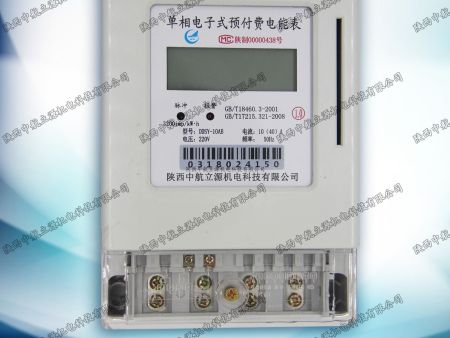

DDSY10A/B型單相電子式預付費電能表,是以全數字化、智能化的美國Ti公司電能計量專用芯片為核心，結合單片機智能處理技術的高性能計量儀表。具有完全數字化電能計量、智能化收費控制、防竊電管理、用戶信息管理等多種功能。
規格及主要技術參數
1、技術指標
符合國標GB/T18460-2001標準；
額定電壓：交流220V50Hz；
標定電流：5(20)A；10(40)A； 15(60)A ； 20(80)A；
脈沖常數：3200imp/kWh；1600 imp/kWh；800 imp/kWh；800 imp/kWh；
額定頻率：50/60Hz；
精度等級：1.0；
整機功耗：< 0.8W；
啟動電流：≤0.4%Ib；
防潛功能：無潛動；
數據保存：斷電后數據保存時間≥10年；
工作壽命：>10年
重    量：約0.6Kg;
外形尺寸：168mm×111mm×62mm；

規格：

基本誤差：

表的設置：智能電表安裝后直接進行開戶銷售；可通過售電設置與修改電表的常顯報警值、斷電報警值及允許負荷電流。

    用戶攜帶電卡到供電部門指定的售電處購電后，將電卡插入電能表的卡座，當數碼管顯示“-good”后，便可拔出電卡。電卡要妥善保管，并保持遠離磁場。如電卡丟失，應及時到售電營業部門補卡。

    下面為5位數碼管（LED）的幾種顯示狀態。

外形及安裝尺寸圖：

 電氣參數：
    正常工作電壓：0.9~1.1額定電壓。
    極限工作電壓：0.8~1.15額定電壓。
    電能表自身功耗小于0.8W和5VA。
    繼電器壽命可達10萬次以上。
    3.2.5 機械參數
    長度  160mm               寬度  112mm
    高度  59.5mm              重量  720g
主要結構和工作原理：
    電能表的電子元器件都焊接在PCB印制板上，上蓋用螺釘固定，并使用防塵塞封住，接線端鈕盒蓋用一特殊螺釘固定。
    電能表的工作原理由測量系統和專用電路處理系統兩個功能塊完成。測量系統是一塊單相電子式電能測量芯片，先將測量的功率進行V/F變換，然后將轉換得到的脈沖信號送往專用電路。用戶需在供電部門的售電營業處交款購電，所購電量在售電機上被寫進用戶電卡，由用戶電卡傳遞給電能表。電卡加密的高安全性可以保證用戶可靠地使用。當所購電量用完后，表內繼電器將自動切斷供電回路。

單相智能電表接線示意圖

安裝尺寸圖：

主要功能

1、精確計量有功電能，反向電能正向計量。

2、電能計量線性好、動態工作范圍寬。

3、預付費功能：采用CPU卡，具備極高的安全性。

4、載波通訊功能。

5、紅外通訊功能，符合D645規約。

6、RS485通訊功能，符合DL/T645規約或用戶要求的規約。

7、遠程抄表功能。

8、顯示功能，采用LCD液晶漢字顯示器，LCD液晶顯示器電能量顯示位數為6位整數，2位小數；具有循環顯示模式，每項循顯內容在液晶屏上停留的時間（循顯周期）為4秒；正常顯示內容包括：累計電量、剩余電量，按鈕激活后顯示的內容：剩余電量、累計電量、購電次數、脈沖常數、表號、用戶號。

9、斷電后，數據可長期保存。
